Ciclotron medical 7 MeV

LB-7

Technologie
Caracteristici și beneficii
Detalii tehnice

Avantaje Tehnice

icon_14

Sursă de ioni cu durată lungă de viață

Oferă ioni de înaltă calitate pentru accelerare; soluție eficientă, compactă și ușor de întreținut.

Sistem inteligent de control avansat

Echipat cu multipli detectori de semnal pentru control automat al producției de nuclizi.

Sistem de țintă eficient

Protecție completă cu materiale specializate pentru radiații multiple, asigurând siguranța personalului.

Câmp vizual larg

Ideal pentru scanări multi-pat, precum imagistica întregii coloane vertebrale sau a întregului corp.

Design avansat al dinamicii particulelor

Proiectare fizică de ultimă generație și simulări numerice pentru un fascicul stabil, fiabil și de înaltă calitate.

Sistem de înaltă frecvență stabil

Tehnologie pe bază de stare solidă pentru alimentarea cu putere de înaltă frecvență, asigurând un aport energetic constant pentru fascicul.

资源 1

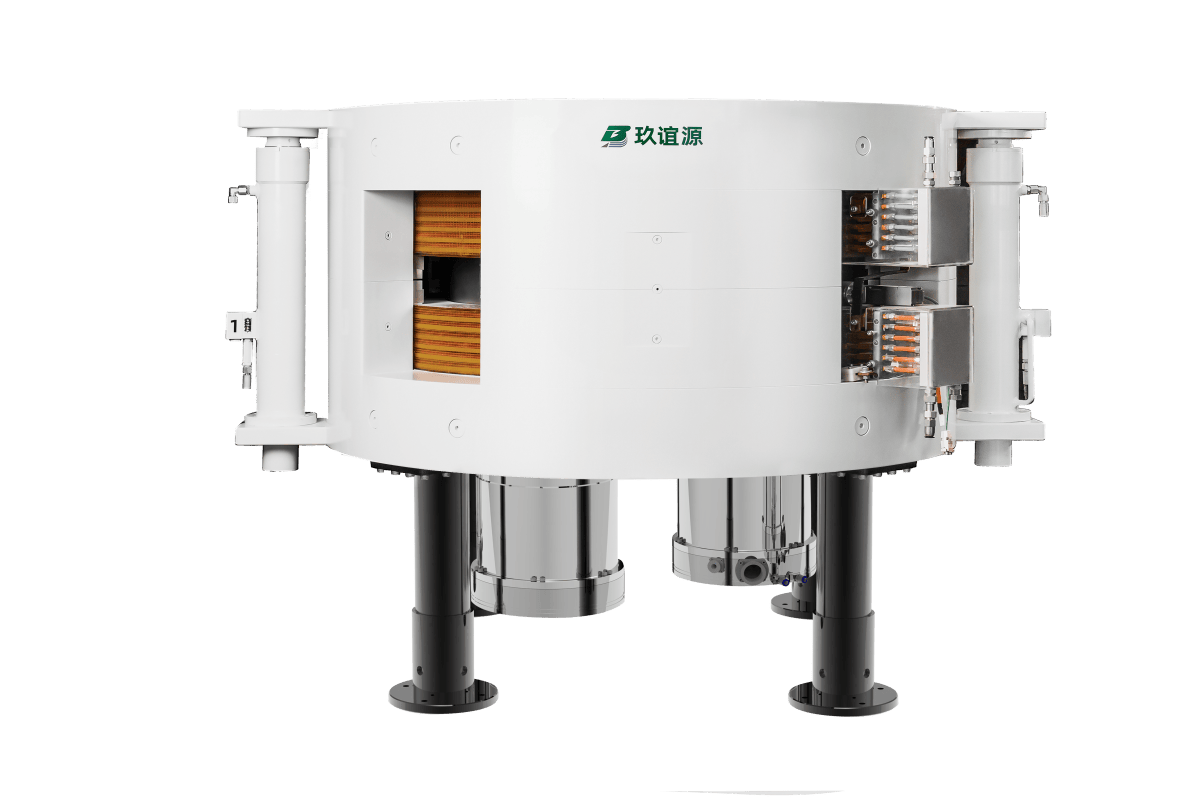

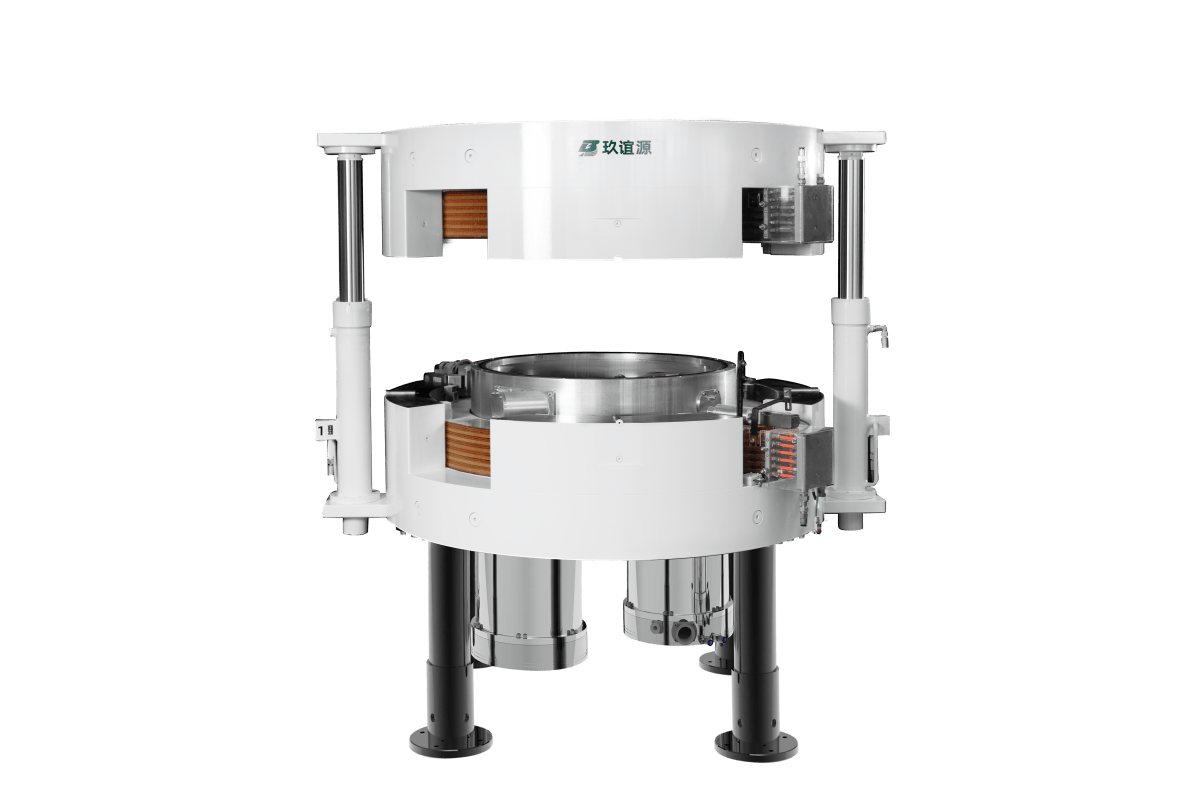

Magneti izocroni de înaltă precizie

Magneti prelucrați CNC cu precizie ridicată, care ating și depășesc cerințele de proiectare ale acceleratorului.

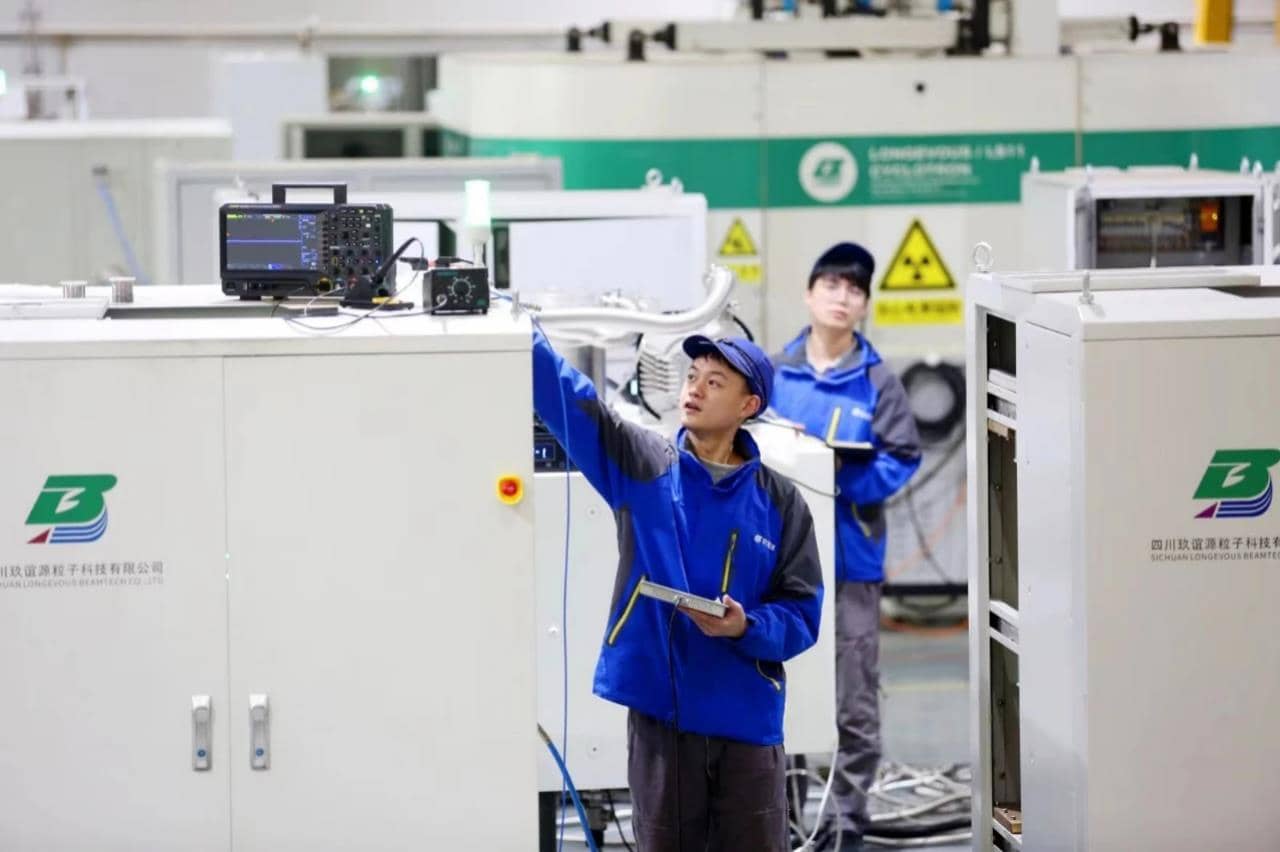

Asigurare completă a fiabilității

Sistem de control al calității pe tot parcursul, de la producția din fabrică până la instalare și operare.

Parametri tehnici
Potrivit pentru spitale mici și medii

 LB-7 este un ciclotron inteligent, cu grad ridicat de integrare, proiectat pentru a răspunde nevoilor clinice variate ale instituțiilor medicale.

Sursă de ioni plug-in – durată lungă de viață

Sistemul de sursă de ioni al LB-7 este protejat prin proprietate intelectuală proprie și utilizează un model integrat de sursă de ioni Panning, cu design inovator electric și mecanic. ISS1101 oferă cea mai lungă durată de viață din industrie, putând fi utilizată stabil peste 300 de zile*.

Design compact Integrat, cu o înălțime de doar 5 cm
Design pluggable Timpul de înlocuire este de numai 3,5 ore

Țintă multi-spec

Randament ridicat, stabilitate superioară și eficiență maximă în transferul termic.

Fiabilitate Funcționare stabilă la presiuni ce depășesc de 25 de ori presiunea atmosferică
Design de disipare a căldurii >500W, asigurând funcționarea stabilă a sistemului țintă
Design modular Constă din 3 module mici (gaz, control, răcire), plasate separat
Structură de fixare cu strat dublu Demontare și asamblare mai ușoară, fiabilitate crescută, întreținere rapidă și cu doză redusă
Număr de ținte 2 (extensibil până la 4)
Țintă lichidă – material Niobiu
Țintă gazoasă – material Aluminiu
Fereastră țintă Folie Havar

Sistem RF cu Surse Solid-State – Stabilitate Ridicată și Siguranță Avansată

LB-7 integrează cea mai nouă tehnologie RF din industrie, folosind o sursă solid-state compusă din mai multe module amplificatoare de putere. Această soluție înlocuiește vechile surse RF cu tuburi vidate și aduce o îmbunătățire semnificativă a stabilității sistemului.

Fiecare modul amplificator funcționează independent, ceea ce înseamnă că o eventuală defecțiune a unui singur modul nu provoacă oprirea întregului sistem. Astfel, se asigură funcționarea continuă, sigură și fiabilă a ciclotronului.

Frecvență RF 72.5 MHz
Rată de pornire cu stabilitate ridicată ≥ 99%
Include componente de rezervă Suportă înlocuirea la cald (Hot Swapping)

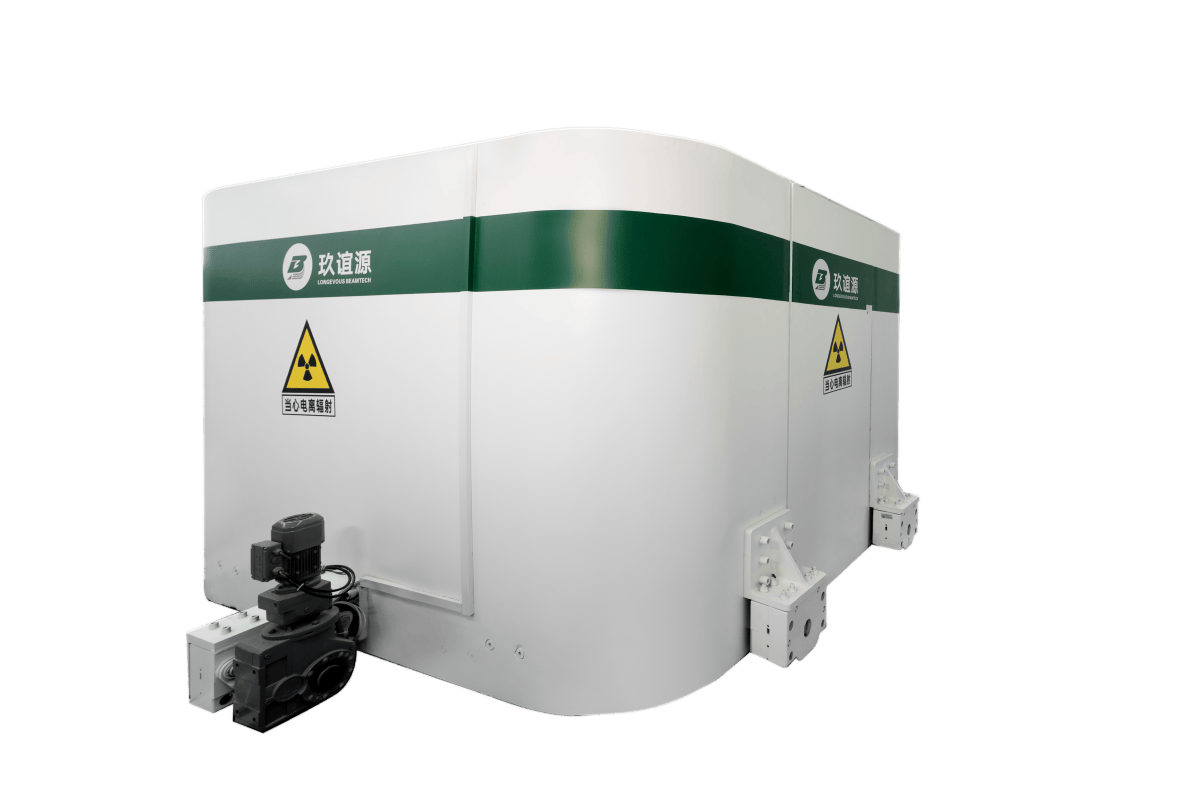

Carcasă cu Autoprotecție (Opțională) – Siguranță, Fiabilitate și Personalizare

Carcasa de protecție dedicată LB-7 utilizează un sistem combinat de straturi interne și externe pentru a absorbi eficient radiațiile, inclusiv neutronii și razele gamma. Această soluție minimizează impactul asupra mediului în conformitate cu legislația și reglementările în vigoare și reduce cerințele de infrastructură pentru utilizatori.

Dimensiuni (mm) 2580 × 3000 × 1640
Rată echivalentă doză externă ≤ 10 µSv/h
Design personalizabil Bazat pe condițiile de mediu ale utilizatorului

Cerințe pentru amplasament:
Suprafața totală recomandată este de minimum 170㎡.

Zone funcționale de bază

  • Sala ciclotronului

  • Sala echipamentelor

  • Camera de control

  • Camera pentru butelii de gaz

  • Mediu farmaceutic curat (cleanroom)

  • Alte spații tehnice necesare pentru operare sigură și eficientă

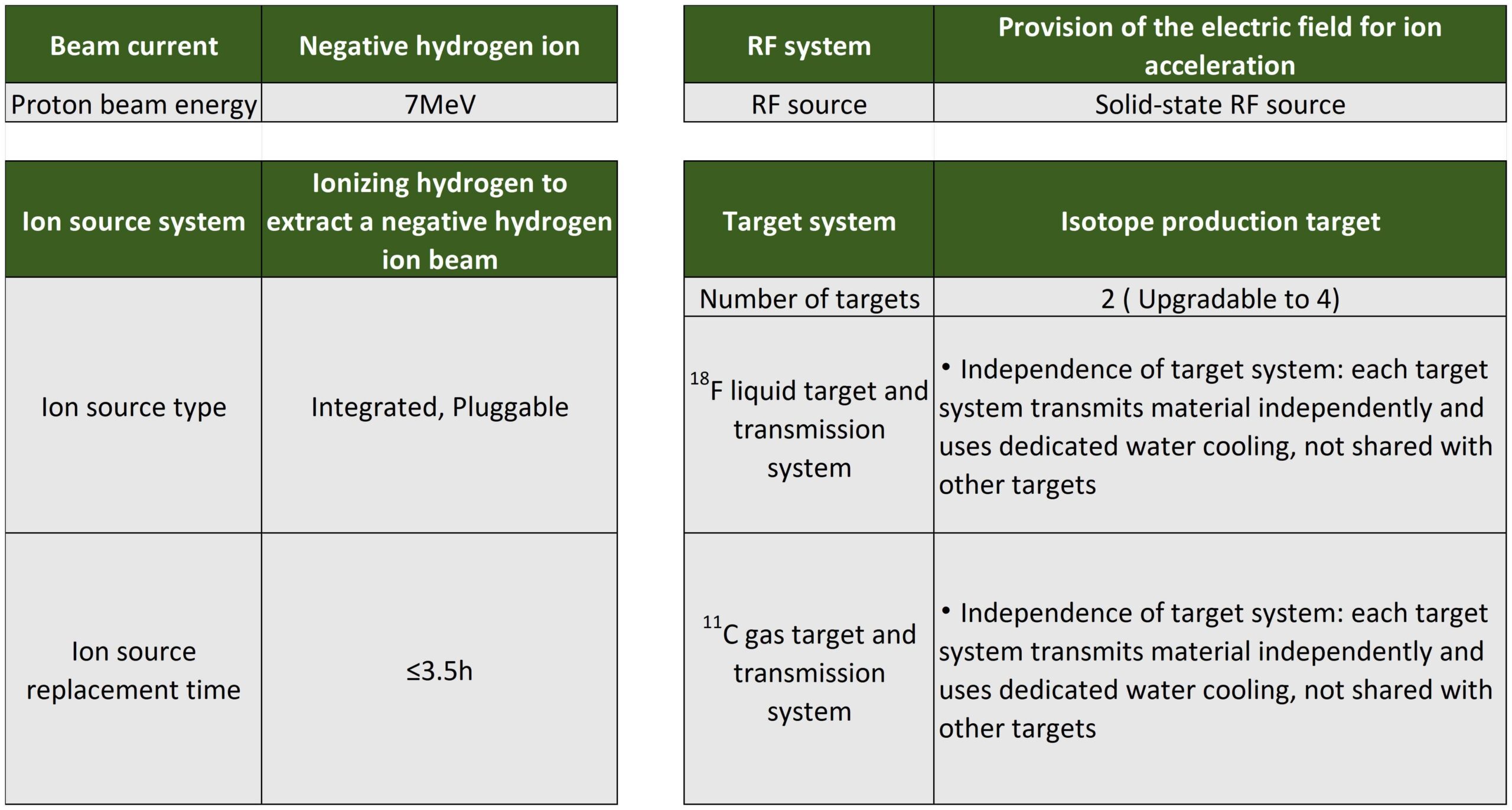

Detalii tehnice

Energia fasciculului 7 MeV
Sistem țintă Țintă lichidă
Izotopi 18F, 11C
