Ciclotron medical 20 MeV
LB-20
Avantaje Tehnice

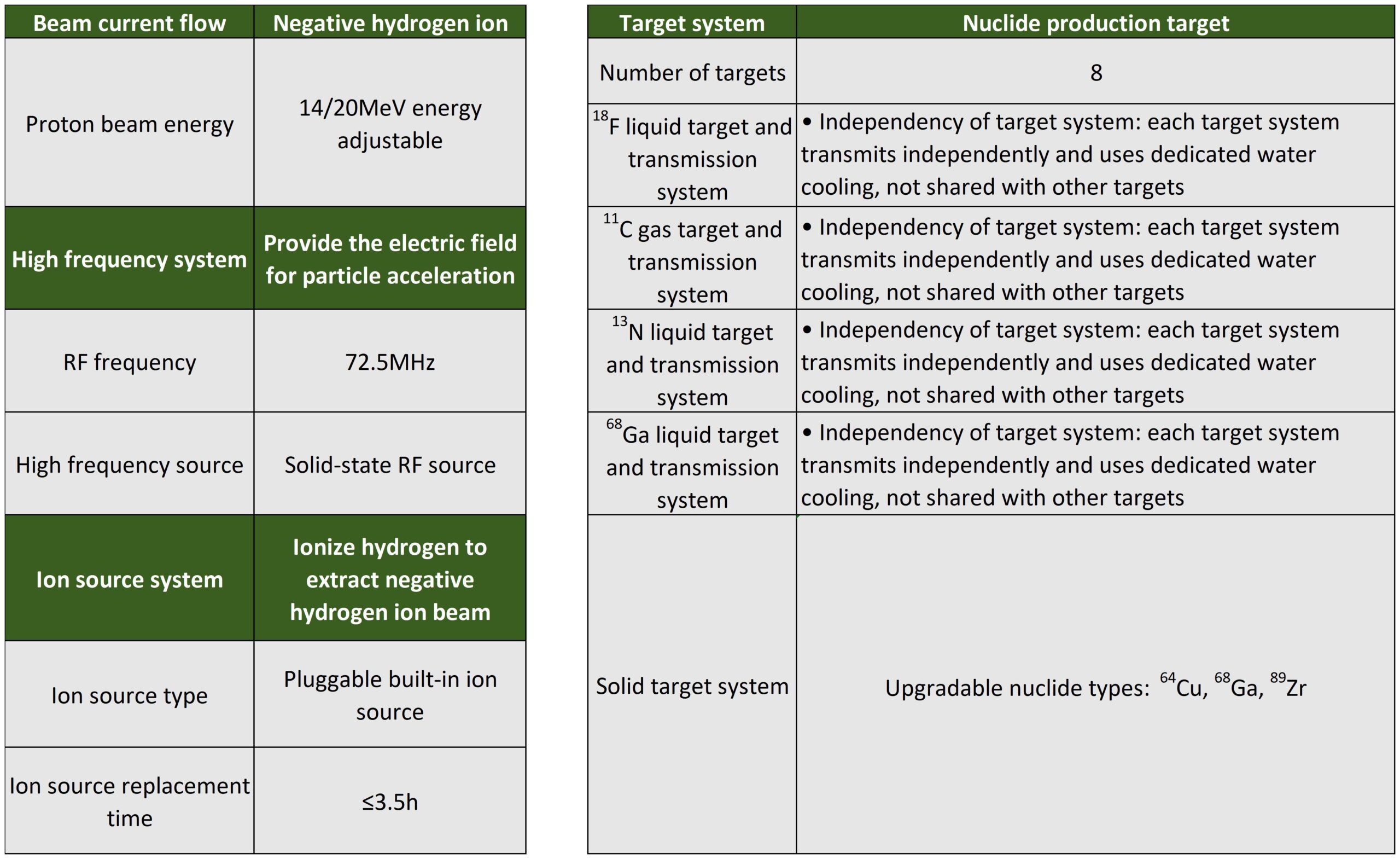

Parametri tehnici
Potrivit pentru spitale medii și mari, institute de cercetare și producători farmaceutici.
LB-20 este primul ciclotron medical din seria „LB” cu energie medie-înaltă, având un nivel de energie de peste 18 MeV. Acesta este conceput în special pentru marile instituții medicale și institutele de cercetare.
Modelul răspunde integral atât nevoilor clinice, cât și celor de cercetare ale centrelor medicale de mari dimensiuni și este, de asemenea, ideal pentru companiile producătoare de radiofarmaceutice, oferind soluții eficiente pentru producția la scară largă de radionuclizi.
Sursă de ioni plug-in – durată lungă de viață
Sistemul de sursă de ioni al LB-7 este protejat prin proprietate intelectuală proprie și utilizează un model integrat de sursă de ioni Panning, cu design inovator electric și mecanic. ISS1101 oferă cea mai lungă durată de viață din industrie, putând fi utilizată stabil peste 300 de zile*.
Țintă multi-spec
Randament ridicat, stabilitate superioară și eficiență maximă în transferul termic.

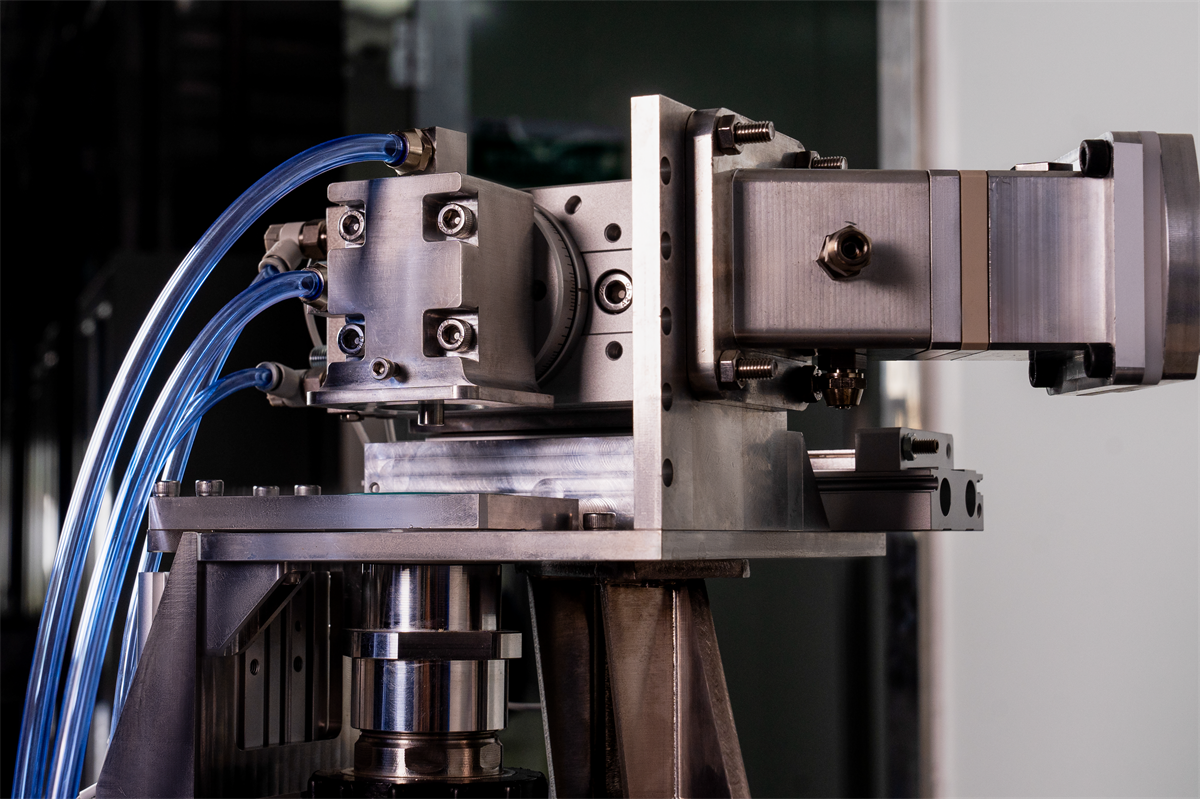

Sistem solid de țintire complet automat – randament ridicat și stabilitate superioară
Sistemul solid de țintire complet automat utilizează o tehnologie de inginerie inovatoare care permite plăcii țintă să se încline automat, astfel încât fasciculul să bombardeze materialul țintă sub un unghi oblic. Acest design crește eficient suprafața de reacție și mărește randamentul de radionuclizi produs pe unitatea de timp.
Cu un design compact și un grad ridicat de automatizare, sistemul se adaptează diferitelor procese de producere a radionuclizilor în interiorul carcasei de protecție, în funcție de nevoile utilizatorilor din diverse etape.
Conductele pentru radionuclizi sunt montate printr-un design cu inel de strângere (ferrule), prevenind contaminarea încrucișată între radionuclizi și permițând în același timp o asamblare și o înlocuire rapidă și comodă.
Sistemul este echipat cu acces administrativ pe trei niveluri, oferind posibilitatea personalizării setărilor și incluzând funcții software precum interogarea rapoartelor, urmărirea auditului și multe altele.
Sistem RF compus din surse solid-state – stabilitate ridicată și protecție avansată
LB-11 integrează cea mai nouă tehnologie RF din industrie, utilizând o sursă solid-state alcătuită din mai multe module amplificatoare de putere. Această soluție înlocuiește sursele RF tradiționale cu tuburi vidate și aduce o creștere semnificativă a stabilității sistemului.
Fiecare modul amplificator funcționează independent, astfel încât defectarea unuia nu duce la oprirea întregului sistem, garantând continuitatea și funcționarea sigură a ciclotronului.
Carcasă cu Autoprotecție (Opțională) – Siguranță, Fiabilitate și Personalizare
Carcasa de protecție dedicată LB-7 utilizează un sistem combinat de straturi interne și externe pentru a absorbi eficient radiațiile, inclusiv neutronii și razele gamma. Această soluție minimizează impactul asupra mediului în conformitate cu legislația și reglementările în vigoare și reduce cerințele de infrastructură pentru utilizatori.
Cerințe pentru amplasament Se recomandă o suprafață totală de peste 360㎡ în lipsa unei carcase de protecție.
Zone funcționale de bază
Sala ciclotronului
Sala echipamentelor
Camera de control
Camera pentru butelii de gaz
Mediu farmaceutic curat (cleanroom)
Cerințe suplimentare pentru sistemul de ținte solide
Dacă se instalează un sistem de ținte solide, trebuie prevăzută o sursă suplimentară de aer comprimat curat, cu o presiune de minimum 0,7 MPa, atât în sala ciclotronului (zona unității principale), cât și în zona hot cell. Linia de alimentare cu aer trebuie echipată cu manometru și supapă de reducere a presiunii.
De asemenea, în zona hot cell trebuie instalată o conexiune suplimentară pentru gaz azot 4N, cu o presiune de minimum 0,3 MPa.
Detalii tehnice
